LM Ericsson AKD 471


Resurser

 Broshyr (pdf)

Skolkommunikation (pdf)

Beskrivning (pdf)

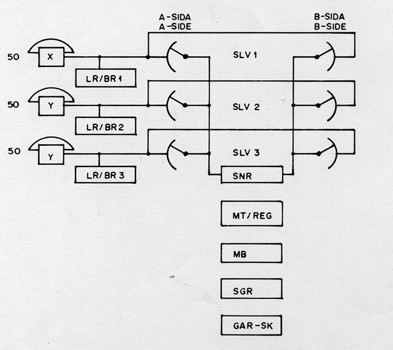

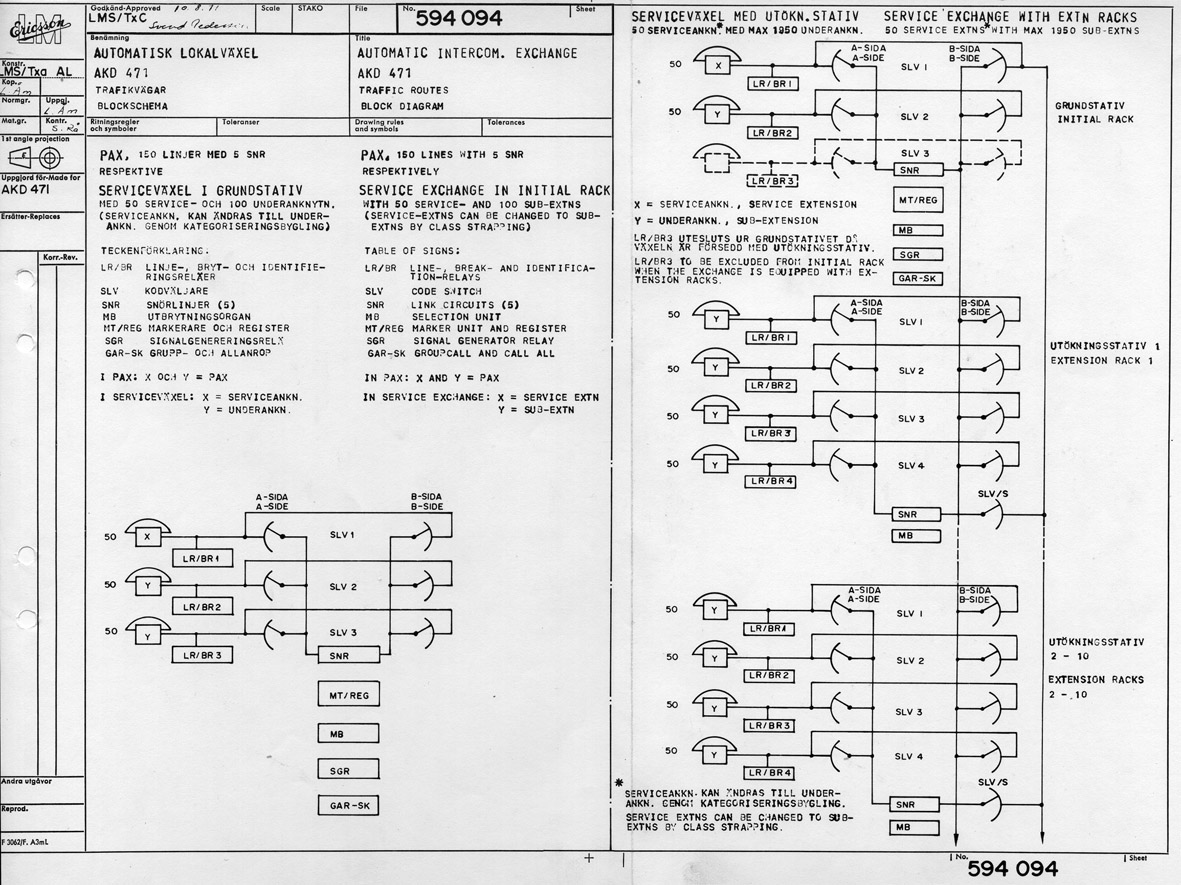

Trafikvägar
Lokaltelefonväxel kallad serviceväxel från 70-talet baserad på
kodväljare, för 50-2000 anknytningar och 5 snörlinjer per stativ.
Grundstativet innehåller 50-150 anknytningar,
alla kan ringa varandra.

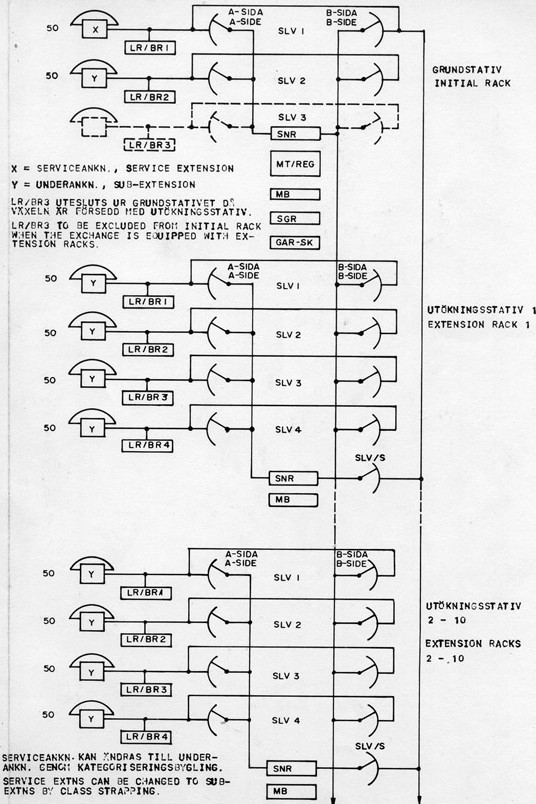

Utökningsstativen bygger på växeln i steg om 50-200 anknytningar
som endast kan ringa till de första 50 anknytningarna i grundstativet
kallade serviceanknytningar, det är bara dessa anknytningar som kan ringa
till alla anknytningar.

Bild på växeln

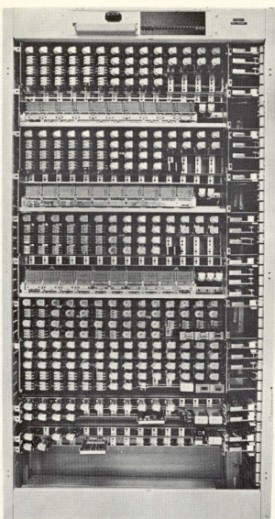

Grundstativ. De tre raderna med kodväljarna syns tydligt, varje rad innehåller 10 st, 5 sökare och 5 linjeväljare

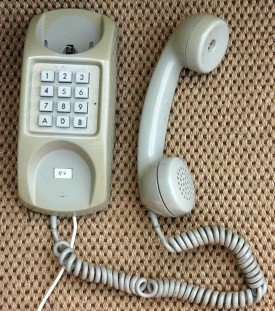

Knapptelefon som använder tre trådar, växelström till telefonen i den tredje tråden och vid knapptryckningar skickas olika kombinationer av växelström, plus eller minus tillbaka till växeln via a och b parterna.
